EV Charger Connector Description SAE J1172
  • 2017-12-18 13:43:04
  • admin

There are five or so EV Charger Connector Description SAE J1172 EV Charging systems currently being used by electric car manufacturers. The picture shown here has four different connectors

Designed for single phase electrical systems with 120V or 240V

Connector Diameter – 43 mm (1.7in)

5 pins (AC Line 1, AC Line 2, Ground, Proximity Detection, and Control Pilot)

Amps : 16 – 80 A

Power : 1.92 – 19.20 kW

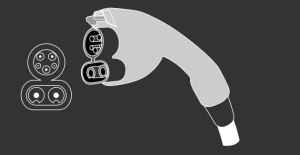

Charge Level : 1 and 2SAE J1772 Combined Charging System Type 1

Designed for DC electrical systems with 200V – 600V.

10 pins (AC Line1, AC Line2, Ground, Proximity Detection, Control Pilot, +DC

power and -DC power)

Amps : 200A

Power: 125kW (at maximum current)

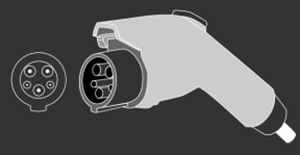

Charge Level :3CHAdeMO Yazaki Connector

Designed for DC electrical systems with 250V or 400V.

Connector diameter : 77 mm

10 pins (Reference GND for insulation monitor, Control EV relay (1 of 2),

N/A, Ready to charge control, -DC power, +DC power, proximity detection,

+communication, -communication and Control EV relay (2 of 2))

Amps: 120A Power: 60kW ( at maximum current)

Charge Level: 3

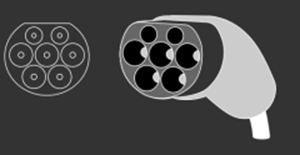

Charge Mode: 4IEC 62196 Type 2

Designed for single phase and three phase electrical systems

with 250V – 400V.Connector diameter : 55 – 68 mm

7 pins (AC Line , AC Line 2, AC Line 3, Neutral, Proximity Detection,

Control Pilot, Connection Confirmation)

Amps : 63A single to three phase

Power : 22kW (at maximum current)

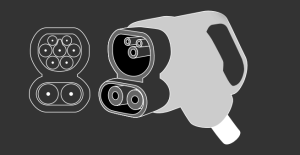

Charge Mode : 1 and 2EU DC CCS Combo 2 connector Type 2

Designed for DC electrical Systems with 200V – 850V

5 pins (Ground, Proximity Detection, Control Pilot, + DC Power and -DC Power)

Amps : 65 – 200A

Power : 13kW – 170kW (at maximum current)

Charge Mode : 2 – 4
